Luftkärnsspole

LUFTSPOLAR I ALLA FORMER OCH STORLEKAR

KUK tillverkar luftkärnsspole för en mängd olika användningsområden, t.ex. RFID-antenner, styrspolar eller transponderspolar. För att producera självbärande spolar används också självbindande tråd som ytligt binds (limmas) ihop under eller efter lindningen.

UTBUD AV KUNDSPECIFIKA LUFTSPOLAR

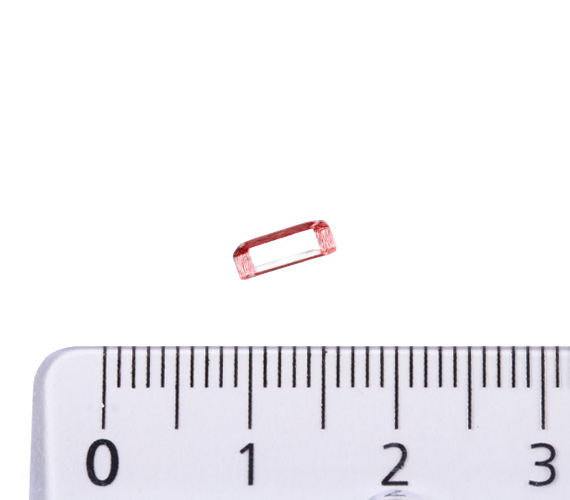

Mikrospole (luftkärna)
Mikrospole (luftkärna)

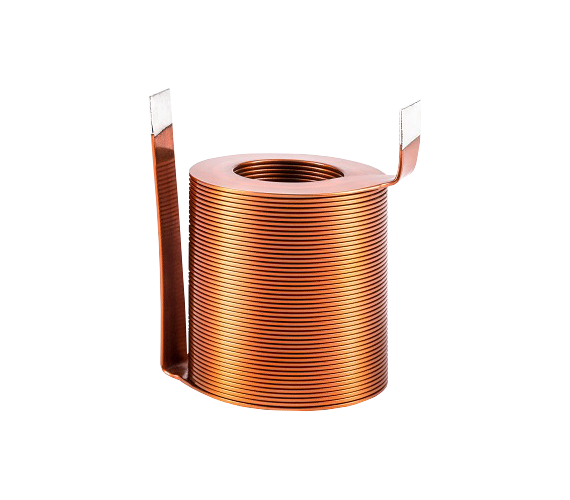

Luftkärnsspole cylindrisk/rektangulär
Luftkärnsspole cylindrisk/rektangulär
Luftkärnsspole specialform
Luftkärnsspole specialform

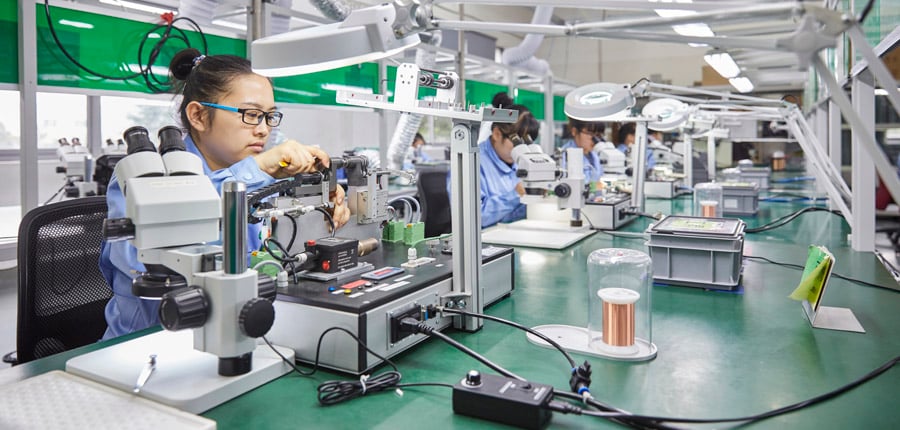

TILLVERKNING AV KUNDSPECIFIKA LUFTBATTERIER HOS KUK

Luftspolar tillverkas vanligen av emaljerad koppartråd eller högfrekvent litzetråd. För tillverkning av självbärande luftspiraler används s.k. självbindande tråd. Den har ett yttre skikt vars smältpunkt är lägre än isoleringens smältpunkt. Efter lindning av luftkärnspolen

Luftspolar tillverkas vanligen av emaljerad koppartråd eller högfrekvent litzetråd. För tillverkning av självbärande luftspiraler används s.k. självbindande tråd. Den har ett yttre skikt vars smältpunkt är lägre än isoleringens smältpunkt. Efter lindning av luftkärnsspolen "bakas" (limmas) spolens varv ihop genom uppvärmning, vanligtvis genom ökat strömflöde.

Tack vare vår egen anläggningsteknik kan vi anpassa våra produktionslinjer optimalt efter dina behov, även för luftkärnsspolar.

  • Ultrafina trådar från 0,020 mm
  • Enskiktade platta spolar i cylindrisk eller rektangulär form
  • Enkel, bifilär eller trifilär lindning
  • Lindning med HF-litzetrådar
Ortocykliska lindningar möjliggör

FÖRDEL MED ORTOCYKLISKT LINDADE SPOLAR

Ortocykliska lindningar möjliggör "tätast möjliga stapling" av varv. En tvärsektion av en ortocyklisk spole skulle ha en bikakform. Ortocykliska spolar kännetecknas av en hög kopparfyllnadsfaktor (ofta ca 70%), så att ett jämförelsevis högt magnetfält realiseras på minsta möjliga utrymme.

Läs mer om detta
Kantlindning är en av de moderna trenderna inom coiltillverkning. Principen för denna lindningsteknik är att den rektangulära tråden inte lindas på den plana delen av tråden utan på trådens kortsida. Det är vad termerna kantlindning eller sidolindning står för.

EDGEWISE-LINDNING I ETT NÖTSKAL

Kantlindning är en av de moderna trenderna inom coiltillverkning. Principen för denna lindningsteknik är att tråden med rektangulärt tvärsnitt inte lindas på kortsidan utan på den platta delen av tråden. Det är vad termerna kantlindning eller sidolindning står för.

Läs mer om detta
VAD ÄR EN LUFTSPOLE?

Även om termen "luftspolar" (eller luftkärnsspole) är vanlig i spolningsvärlden är det många användare av elektroniska komponenter som kanske inte är helt medvetna om deras unika egenskaper och hur de tillverkas. Den här videon ger en introduktion till luftspolar och förklarar deras fördelar, tillämpningar och tillverkningsprocessen.
