Vad är fördelen med ortocykliska lindningar?

Ortocykliska spolar kännetecknas av en hög kopparfyllnadsfaktor (ofta ca 70%), så att ett jämförelsevis högt magnetfält kan åstadkommas på minsta möjliga utrymme.

Orthocyclic coil winding (cross-section)
Med denna teknik åstadkommer vi en spole med "tätast möjliga stapling" av lindningar. Ett tvärsnitt av en ortocyklisk spole skulle ha en bikakestruktur. En ortocykliskt lindad spole tillverkas med självbindande tråd. Det termiska skiktet värms upp under lindningsprocessen, binder på så sätt till de omgivande lindningarna och hårdnar därefter. För att öka fyllnadsfaktorn ännu mer är det också möjligt att linda med tunn koppar- och aluminiumfolie på 50 µm.

Egenskaper hos ortocykliska spolar

Hög Q-faktor
Självbärande, utan bärare för spolformare
Maximal fyllnadsfaktor med minimala dimensioner
Låg täckning i självinduktion och kapacitet
God värmeledning
Regelbunden fördelning av fältstyrkan
Vibrationssäker

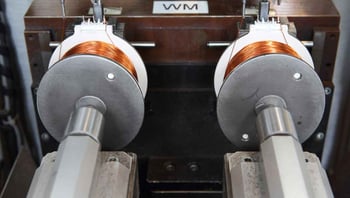

Vår ingenjör Yuri visar dig gärna ett exempel på en ortocykliskt lindad spole:

När det gäller formfaktorn kan spolarna vara runda, ovala, fyrkantiga, rektangulära eller till och med böjda.

orthocyclic coils

KUK Group är en expert på att linda spolar ortocykliskt. Övergjutning av spolar (IP68) under vakuum med epoxi är också en av våra specialiteter. Vårt produktteam står gärna till tjänst med råd för dina utvecklingsprojekt!
