Myter och fakta om kantställda lindningar

Även om kantspolade spolar blir allt populärare bland ingenjörer för sina optimala egenskaper i specifika applikationer, är de inte nödvändigtvis det bästa valet jämfört med traditionella runda spolar. Ingenjörer kan maximera fördelarna med kantspolade spolar genom att noga överväga faktorer som trådtillgänglighet, tillverkningskomplexitet och prestandafördelar, så att de effektivt kan navigera genom eventuella utmaningar i inköps- och produktionsprocesserna.

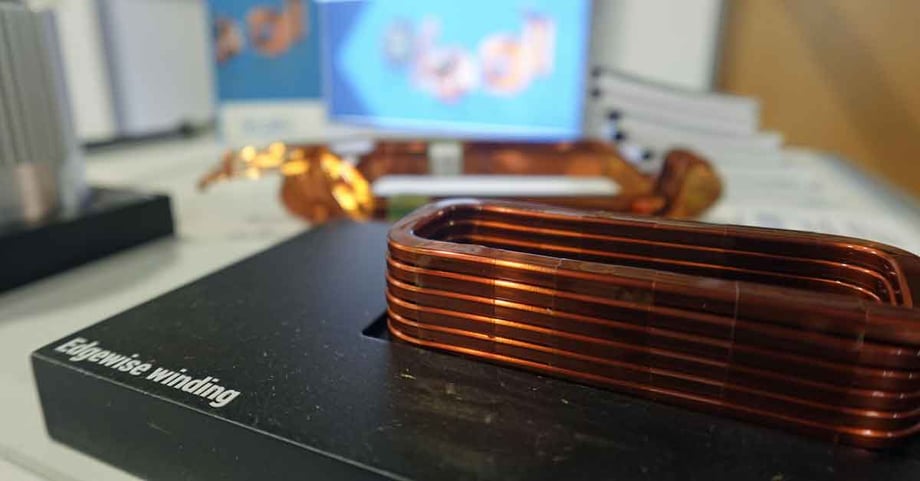

Understanding the differences between electric oils wound with round wire and flat wire, known as edgewise coils, is essential for engineers while designing. By considering factors like wire availability, manufacturing complexity, and performance benefits, they can leverage the advantages of flat wire edgewise coils while effectively managing any potential challenges in the sourcing and production phases. Source: KUK Group

Listen to this blog
6:20



Prestandan hos elektriska spolar beror på olika faktorer, bland annat vilken typ av tråd som används för lindning. Traditionellt sett har rund tråd varit det föredragna valet för spolning. Framväxten av kantställda spolar lindade med plattråd har dock medfört nya möjligheter och överväganden när det gäller design och tillverkning av spolar.

Platt tråd betyder inte kantspolad spole

Låt oss reda ut ett vanligt missförstånd: Bara för att en spole är lindad med plattråd betyder det inte automatiskt att den är kantlindad. Plattråd kan också lindas på den breda sidan, med processer som liknar dem som används för rund tråd. Detta resulterar vanligtvis i en snabb cykeltid till en relativt låg kostnad.

Beroende på användningsområde erbjuder plattråd vissa tydliga fördelar jämfört med rund tråd. Som namnet antyder har plattråd ett rektangulärt tvärsnitt, vilket möjliggör en högre packnings- eller fyllningsfaktor jämfört med rund tråd. Detta innebär att fler varv kan rymmas inom samma fysiska utrymme, vilket resulterar i ökad effekttäthet och förbättrad effektivitet hos spolen. Detta gäller särskilt för spolar som är konstruerade med ett lager.

Överväganden om inköp

Flat wire may require specialized suppliers or manufacturers. The availability of flat wire can vary depending on the required dimensions and material.När det gäller inköp av tråd för spolning finns det några viktiga skillnader mellan rund tråd och platt tråd. Rund tråd är allmänt tillgänglig från olika leverantörer och tillverkare. Den är lätt att få tag på i olika material, t.ex. koppar eller aluminium, och i olika tjocklekar. Dessutom lagerhålls rund tråd ofta i standardstorlekar och kan snabbt tas fram för produktion.

Å andra sidan kan plattråd kräva specialiserade leverantörer eller tillverkare. Tillgången på plattråd kan variera beroende på vilka dimensioner och material som krävs. Ingenjörer kan behöva ha ett nära samarbete med trådleverantörer för att säkerställa att de önskade specifikationerna uppfylls.

Det är viktigt att ta hänsyn till ledtider, minsta orderkvantiteter och potentiella anpassningskrav när man köper plattråd för kantspolning.



Tillverkning av kantspolade spolar

Att tillverka kantspolar med plattråd innebär en mer komplicerad process jämfört med runda trådspolar. Den platta tråden måste noggrant riktas och staplas för att uppnå de önskade dimensionerna för spolen, vilket kräver precision för att bibehålla dess enhetlighet och strukturella integritet. Specialiserade automationslinjer kan vara nödvändiga för att noggrant rikta och linda den platta tråden. Dessutom går själva lindningsproceduren vanligtvis långsammare än för runda trådrullar, vilket leder till förlängda produktionscykler (se video). Dessutom måste trådändarna ofta bockas för applikationer som statorer eller motorer, vilket kräver användning av ett specialiserat bockningsverktyg. Dessutom kan plattrådsspolar genomgå ytterligare isolerings- och impregneringsförfaranden för att skydda lindningarna och förbättra spolens övergripande prestanda och livslängd.


Exemplet med den här kinesiska lindningslinjen för plattrådsspolar är en bra illustration av den betydligt lägre produktionshastigheten vid kantlindning.



Prestanda och effektivitet

Användningen av plattråd i kantspolade spolar ger flera fördelar när det gäller prestanda och effektivitet jämfört med traditionella runda spolar. Den högre packningsfaktorn hos kantspolade lindningar möjliggör ökad effekttäthet, vilket innebär att mer effekt kan genereras eller överföras inom samma fysiska utrymme. Detta kan vara särskilt fördelaktigt i applikationer där storlek och vikt är kritiska faktorer. Dessutom leder det lägre motståndet och den högre induktansen hos plattrådsspolar till minskade förluster och förbättrad effektivitet.

Det lägre motståndet resulterar i mindre effektavledning i form av värme, medan den högre induktansen möjliggör bättre energilagring och -överföring.

Dessa faktorer bidrar till förbättrad prestanda och effektivitet hos kantspolade spolar i vissa fall.

Ger en kantspolad spole alltid bättre prestanda?

Nej, inte alls. Det är viktigt att notera att tunn rund tråd (ca 0,3 mm och lägre) också kan uppnå tillfredsställande fyllnadsfaktorer. Den tunnare tråddiametern bidrar till att minska förekomsten av luftfickor mellan varven. När det gäller kantspolade spolar med flera lager ökar å andra sidan tillverkningskomplexiteten och de är inte nödvändigtvis bättre när det gäller fyllnadsfaktor. Medan kantspolade spolar är idealiska för högeffektsapplikationer som kräver större tvärsnitt, är scenariot annorlunda för små spolar eller andra applikationer. Ingenjörer måste därför vara medvetna om att prestanda- och effektivitetsfördelarna med kantspolar kan variera beroende på den specifika applikationen och driftförhållandena.

Slutsats för ingenjörer om edgewise-lindningar

In conclusion, engineers should carefully evaluate the specific requirements of their application to determine whether edgewise windings with flat wire are the optimal choice.En kantspolad spole är ett förstahandsval för högeffektsapplikationer som kräver ett enda lager lindningar. Användningen av platt tråd möjliggör en högre packningsfaktor, vilket innebär att fler varv kan rymmas i samma fysiska utrymme. Detta resulterar i ökad effekttäthet och förbättrad effektivitet hos spolen. Dessutom har kantspolade spolar lägre resistans och högre induktans, vilket leder till minskade förluster och förbättrad prestanda. Det är dock viktigt att ta hänsyn till de ytterligare tillverkningsstegen och inköpsmöjligheterna när man använder platt tråd.

Sammanfattningsvis bör ingenjörer noggrant utvärdera de specifika kraven i sin applikation för att avgöra om kantspolade lindningar med plattråd är det optimala valet. Även om de erbjuder flera fördelar kan de extra tillverkningsstegen och inköpssvårigheterna uppväga fördelarna i vissa scenarier. Det är viktigt att överväga kompromisserna och fatta ett välgrundat beslut baserat på applikationens specifika behov.
